توضیحات ترموکوپل:
ترموپول یک نوع سنسور دمایی است که شامل دو سیم فلزی متفاوت است که در یک انتهای آن متصل می شوند و یک اتصال ایجاد می کنند. هنگامی که اتصال گرم یا سرد می شود،این یک ولتاژ کوچک (که به عنوان ولتاژ Seebeck شناخته می شود) تولید می کند که متناسب با تفاوت دمای بین اتصال و دیگر پای سیم ها است، که در دمای مرجع نگهداری می شوند. این ولتاژ می تواند اندازه گیری و تبدیل به یک خواندن دمای شود.
ویژگی های کلیدی ترموکوپل ها:
ساخت و ساز:
- به طور معمول از دو فلز مختلف ساخته شده است (به عنوان مثال، مس و کنستانتان، آهن و کنستانتان، یا نیکل و کروم).
- نقطه ای که این دو فلز در آن قرار می گیرند به عنوان نقطه اندازه گیری شناخته می شوند." در حالی که انتهای دیگر به یک دستگاه اندازه گیری متصل می شوند و به طور معمول در دمای مرجع شناخته شده حفظ می شوند (که اغلب "مجموعه مرجع" نامیده می شود).
انواع:
ترموکوپل ها بر اساس مواد مورد استفاده به انواع مختلفی طبقه بندی می شوند، مانند:
- نوع K (Chromel-Alumel)
- نوع J (آیرون-کانستانتان)
- نوع T (Copper-Constantan)
- نوع E (Chromel-Constantan)
- نوع N (نیکروسیل-نیسیل) و غیره
هر نوع دارای محدوده های دمایی خاص و ویژگی های مناسب برای کاربردهای مختلف است.
محدوده دما:
ترموکوپل ها می توانند طیف گسترده ای از دما را از سطوح کریوجنیک (مانند نوع T) تا دماهای بسیار بالا (مانند نوع B که می تواند تا 1800 درجه سانتیگراد یا بالاتر را اندازه گیری کند) اندازه گیری کنند.
زمان پاسخ:
ترموپول ها معمولاً زمان پاسخ سریع دارند، که آنها را برای اندازه گیری دمای پویا مناسب می کند.
مزایا:
ساخت ساده و محکم بودن
طیف گسترده ای از دما و در دسترس بودن در پیکربندی های مختلف.
نسبتا کم هزینه و آسان نصب.
محدودیت ها:
دقت می تواند تحت تاثیر عوامل مانند کالیبراسیون، عایق سیم و کیفیت اتصال باشد.
خروجی
نوع برای سیم گیره نوع K:
| نام محصول |
کد |
نوع |
مواد شیت |
بیرون دیا |
درجه حرارت |
| NiCr-NiSi /NiCr-NiAl |
KK |
K |
SS304 SS316 |
0.5-10 |
400 |
| 1.۵-۳2 |
600 |
| 4.0-80 |
800 |
| SS310 Inconel600 |
0.5-10 |
500 |
| 1.۵-۳2 |
800 |
| 4.0-6.4 |
900 |
| 8.0-12.7 |
1000 |
| NiCrSi-NiSi |
NK |
N |
SS304 SS316 |
0.5-10 |
400 |
| 1.۵-۳2 |
600 |
| 4.0-80 |
800 |
| SS310 Inconel600 |
0.5-10 |
500 |
| 1.۵-۳2 |
800 |
| 4.0-6.4 |
900 |
| 8.0-12.7 |
1000 |
| NiCr-Konstantan |
EK |
E |
SS304 SS316 |
0.5-10 |
400 |
| 1.۵-۳2 |
600 |
| 4.0-80 |
800 |
| ف-کنستانتان |
جی کی |
J |
SS304 SS316 |
0.5-10 |
400 |
| 1.۵-۳2 |
600 |
| 4.0-80 |
800 |
| کو-کانستانتان |
TK |
T |
SS304 SS316 |
0.5-10 |
400 |
| 1.۵-۳2 |
600 |
| 4.0-80 |
800 |
| RhPt10-Ph |
SK |
S |
اینکونل 600 |
6.0-12.7 |
1100 |
رسانه های مختلف اندازه گیری دمای و شرایط سرویس بر عمر و محدوده دمای ترموپول های زرهی تأثیر می گذارند، داده های موجود در جدول فقط داده های توصیه شده است.
دقت برای نوع سیم پوشش K
| نوع |
کلاس I |
کلاس دوم |
| دقت |
درجه حرارت |
دقت |
درجه حرارت |
| K |
±1.5°C |
-40 تا 375 درجه سانتیگراد |
±2.5°C |
-40 تا 375 درجه سانتیگراد |
| ± 0.4% |
375°C تا 1000°C |
±0.75٪ |
375°C تا 1000°C |
| N |
±1.5°C |
-40 تا 375 درجه سانتیگراد |
±2.5°C |
-40 تا 375 درجه سانتیگراد |
| ± 0.4% |
375°C تا 1000°C |
±0.75٪ |
375°C تا 1000°C |
| E |
±1.5°C |
-40 تا 375 درجه سانتیگراد |
±2.5°C |
-40 تا 375 درجه سانتیگراد |
| ± 0.4% |
375°C-800°C |
±0.75٪ |
375°C-800°C |
| J |
±1.5°C |
-40 تا 375 درجه سانتیگراد |
±2.5°C |
-40 تا 375 درجه سانتیگراد |
| ± 0.4% |
375°C-800°C |
±0.75٪ |
375°C-800°C |
| T |
±0.5°C |
-40 تا 125 درجه سانتیگراد |
±1.0°C |
-40 تا 125 درجه سانتیگراد |
| ± 0.4% |
125°C تا 350°C |
±0.75٪ |
125°C تا 350°C |
| S |
0-1100°C |
±1.0°C |
0-1100°C |
±1.5°C |
توضیحات محصول:
- سیم کشی ترموکوپل عایق معدنی در اندازه های مختلف از 0.5mm تا 4.0mm در دسترس است و می تواند برای اندازه گیری دمای تا 1200 °C استفاده شود.نوع هادی می تواند یا جامد یا رشته ای باشدبسته به الزامات کاربرد، عایق استفاده شده در سیم کشی ترموکوپل عایق معدنی عایق معدنی است.که عایق الکتریکی و حفاظت مکانیکی عالی را فراهم می کند، اطمینان از دوام و قابلیت اطمینان کابل.
- پوشش سیم کشی ترموکوپل عایق معدنی از فولاد ضد زنگ ساخته شده است که آن را برای استفاده در محیط های خشن مناسب می کند.پوشش فولاد ضد زنگ باعث مقاومت عالی در برابر خوردگی و دماهای بالا می شود، که آن را برای استفاده در کاربردهایی که کابل در معرض مواد شیمیایی، رطوبت و دماهای شدید قرار دارد، ایده آل می کند.
- سیم کشی ترموکوپل عایق معدنی با انواع مختلف کانکتور ، از جمله پیچ ، پلاگ و سوکت در دسترس است. نوع کانکتور را می توان بر اساس نیازهای برنامه انتخاب کرد.برای مثال، نوع کانکتور پیچ مناسب برای کاربردهایی است که در آن کابل نیاز به اتصال و جدا کردن مکرر دارد.انواع وصل کننده پلگ و سوکت برای کاربردهایی که کابل نیاز به اتصال دائمی دارد ایده آل هستند.
- سیم کشی ترموکوپل عایق معدنی بسیار قابل اعتماد و دقیق است، که آن را برای استفاده در کاربردهای مختلف صنعتی مانند پردازش شیمیایی، پردازش مواد غذایی و دارویی ایده آل می کند.طراحی شده تا در شرایط شدید کار کند، که آن را برای استفاده در محیط های خشن مناسب می کند.کویل دمای عایق معدنی نیز به طور گسترده ای در برنامه های تحقیقاتی و توسعه مورد استفاده قرار می گیرد که در آن دقت و قابلیت اطمینان بالا ضروری است.
کاربردها:
حسگرهای RTD و ترموکوپل ساخته شده با استفاده از کابل MI به طور گسترده ای در کاربردهای مختلف مانند:
- سوختن زباله های جامد
- سینتر کردن فلزات پودری
- از مواد سرامیکی شلیک می کنم
- کوره های گاز و یا نفت
- مبادله گرما با سوخت
- کوره هاي جعبه اي
- نیروگاه های انرژی هسته ای یا هیدروکربنی.

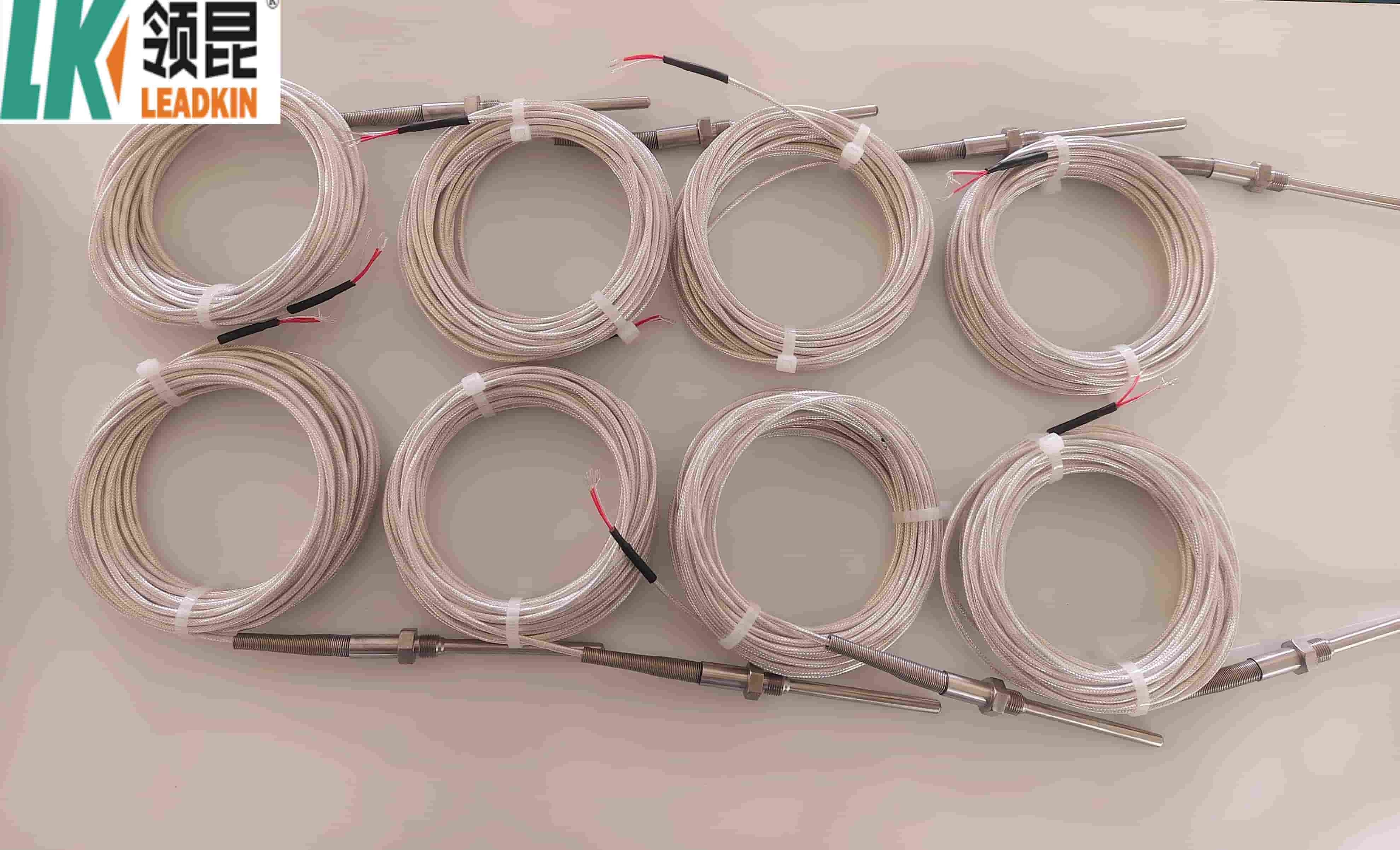

عکس های محصول:
اطلاعات شرکت:
A. محصولات اصلی
ب. بسته بندی
ما لوله های ضد گرما و فیلم پلاستیکی را اضافه می کنیم تا از مقاومت عایق بالا اطمینان حاصل کنیم.
به جز يادداشت هاي علامت گذاری، ما کارت گذاري و گزارش آزمون براي هر کابل کويل هم داريم.
خط تولید کابل C. Mi
ما محصولات حرفه ای با کیفیت بالا و همچنین خطوط و تجهیزات پیشرفته داریم.تمام محصولات با استانداردهای بین المللی کیفیت مطابقت دارند و در بازارهای مختلف در سراسر جهان بسیار مورد توجه هستند.در کنار افزایش تقاضای بازار، ما به طور مداوم مشتریان را با به روز رسانی محصولات برای بهبود سیستم های تولید، بهبود کیفیت راضی می کنیم.
پشتیبانی و خدمات:
کابل های ترموپول عایق معدنی ما برای اندازه گیری دقیق دمای حتی در محیط های با دمای بالا طراحی شده اند. با گزینه های مختلف برای انواع ترموپول،مواد پوشش، و مواد عایق، ما یک راه حل سفارشی را برای متناسب با نیازهای خاص شما ارائه می دهیم. کابل های ما همچنین بسیار با دوام و مقاوم به لرزش و شوک هستند.
ما پشتیبانی فنی و خدمات را برای کابل های ترموکوپل عایق معدنی ما ارائه می دهیم، از جمله:
- راهنمای انتخاب برای نوع ترموکوپل، مواد پوشش و مواد عایق
- کمک به نصب و نگهداری کابل
- رفع مشکل و حل مشکل
- خدمات تعمیر و تضمین
تیم ما از کارشناسان متعهد به اطمینان از بالاترین سطح رضایت مشتری و ارائه راه حل های قابل اعتماد برای نیازهای اندازه گیری دمای شما است.
اعلامیه سفارش:
1. نقل قول درست
2. قیمت، مدت تجارت، زمان سرب، مدت پرداخت و غیره را تایید کنید
3فروش LEADKIN ارسال فاکتور پروفارما با مهر LEADKIN.
4. مشتري پرداخت را براي سپرده انجام ميده و به ما برگه بانکي ميفرسته
5. متوسط تولید - ارسال عکس برای نشان دادن خط تولید که شما می توانید محصولات خود را در ببینید. زمان تحویل تخمین زده را دوباره تایید کنید.
6. پایان تولید- تولید انبوه محصولات عکس.
7. مشتریان برای توازن پرداخت و LEADKIN حمل و نقل کالاها. شماره ردیابی را اطلاع دهید و وضعیت برای مشتریان را بررسی کنید.
8سفارش به طور کامل تمام شد وقتی که شما کالاها را دریافت کردید و از آنها راضی شدید
9. بازخورد به LEADKIN در مورد کیفیت ، خدمات ، بازخورد بازار و پیشنهادات. و ما بهتر خواهیم شد.
