جزئیات سریع:
نوع:K/N/E/J/T/S/R/B
محل تولید: ژجیانگ، چین (زمین اصلی)
دقت: I-0.4%t، II-0.75%t، III-1.5%t
شماره هسته: تک / دوگانه
عایق: 99.6٪ MgO با خلوص بالا
گواهی:ISO9001، IATF16949، CE
کاربرد: اتصال با ترموکوپل و دستگاه ابزار
مواد رسانا:NiCr-NiSi، NiCrSi-NiSi، NiCr-Konstantan، Fe-Konstantan، Cu-Konstantan
مواد پوشش: Inconel600، 0Cr18Ni10Ti،SS304S،SS316L،SS310,SS316,GH3030, GH3039, GH747
قطر پوشش: 0.5mm تا 12.7mm:φ0.5،φ10، φ1.5 ((1.6) ، φ2.0، φ3.0(3.2) ، φ4.0،φ5.0(4.8) ،φ6.0(6.4) ،φ8.0،φ127
نوع برای سیم گیره نوع K:
| نام محصول |
کد |
نوع |
مواد شیت |
بیرون دیا |
درجه حرارت |
| NiCr-NiSi /NiCr-NiAl |
KK |
K |
SS304 SS316 |
0.5-10 |
400 |
| 1.۵-۳2 |
600 |
| 4.0-80 |
800 |
| SS310 Inconel600 |
0.5-10 |
500 |
| 1.۵-۳2 |
800 |
| 4.0-6.4 |
900 |
| 8.0-12.7 |
1000 |
| NiCrSi-NiSi |
NK |
N |
SS304 SS316 |
0.5-10 |
400 |
| 1.۵-۳2 |
600 |
| 4.0-80 |
800 |
| SS310 Inconel600 |
0.5-10 |
500 |
| 1.۵-۳2 |
800 |
| 4.0-6.4 |
900 |
| 8.0-12.7 |
1000 |
| NiCr-Konstantan |
EK |
E |
SS304 SS316 |
0.5-10 |
400 |
| 1.۵-۳2 |
600 |
| 4.0-80 |
800 |
| ف-کنستانتان |
جی کی |
J |
SS304 SS316 |
0.5-10 |
400 |
| 1.۵-۳2 |
600 |
| 4.0-80 |
800 |
| کو-کانستانتان |
TK |
T |
SS304 SS316 |
0.5-10 |
400 |
| 1.۵-۳2 |
600 |
| 4.0-80 |
800 |
| RhPt10-Ph |
SK |
S |
اینکونل 600 |
6.0-12.7 |
1100 |
رسانه های مختلف اندازه گیری دمای و شرایط سرویس بر عمر و محدوده دمای ترموپول های زرهی تأثیر می گذارند، داده های موجود در جدول فقط داده های توصیه شده است.
دقت برای نوع سیم پوشش K
| نوع |
کلاس I |
کلاس دوم |
| دقت |
درجه حرارت |
دقت |
درجه حرارت |
| K |
±1.5°C |
-40 تا 375 درجه سانتیگراد |
±2.5°C |
-40 تا 375 درجه سانتیگراد |
| ± 0.4% |
375°C تا 1000°C |
±0.75٪ |
375°C تا 1000°C |
| N |
±1.5°C |
-40 تا 375 درجه سانتیگراد |
±2.5°C |
-40 تا 375 درجه سانتیگراد |
| ± 0.4% |
375°C تا 1000°C |
±0.75٪ |
375°C تا 1000°C |
| E |
±1.5°C |
-40 تا 375 درجه سانتیگراد |
±2.5°C |
-40 تا 375 درجه سانتیگراد |
| ± 0.4% |
375°C-800°C |
±0.75٪ |
375°C-800°C |
| J |
±1.5°C |
-40 تا 375 درجه سانتیگراد |
±2.5°C |
-40 تا 375 درجه سانتیگراد |
| ± 0.4% |
375°C-800°C |
±0.75٪ |
375°C-800°C |
| T |
±0.5°C |
-40 تا 125 درجه سانتیگراد |
±1.0°C |
-40 تا 125 درجه سانتیگراد |
| ± 0.4% |
125°C تا 350°C |
±0.75٪ |
125°C تا 350°C |
| S |
0-1100°C |
±1.0°C |
0-1100°C |
±1.5°C |
در مورد اين محصول:
مزایای ترموکوپل ها
- طیف گسترده ای از دما: ترموکوپل ها می توانند طیف گسترده ای از دما را از درجه کریوجنیک تا چندین هزار درجه سانتیگراد بسته به نوع اندازه گیری کنند.
- زمان پاسخ سریع: آنها می توانند به سرعت به تغییرات دمایی پاسخ دهند، که آنها را برای اندازه گیری های پویا ایده آل می کند.
- سادگی و دوام: ترموکوپل ها به طور کلی در ساخت ساده هستند و می توانند در محیط های خشن مقاومت کنند.
- بهره وری از هزینه: آنها در مقایسه با دیگر سنسورهای دمایی نسبتا ارزان هستند.
کاربردهای ترموکوپل ها
ترموکوپل ها در کاربردهای مختلف استفاده می شوند، از جمله:
- کنترل فرآیند صنعتی: نظارت و کنترل دما در فرآیندهای تولید
- سیستم های HVAC: سنجش دما در سیستم های گرمایش، تهویه مطبوع و تهویه مطبوع
- صنعت هوافضا و خودرو: اندازه گیری دما در موتورها و سیستم های اگزوز
- تحقیقات آزمایشگاهی: در آزمایشات علمی برای اندازه گیری دقیق دما استفاده می شود.
نتیجه گیری
کابل های عایق معدنی و ترموپول ها در کنار هم نقش مهمی در کاربردهای صنعتی و علمی دارند. کابل های MI اتصال های الکتریکی پایدار و ایمن را در شرایط شدید فراهم می کنند.در حالی که ترموکوپل ها قابلیت های اندازه گیری دمای متنوع و قابل اعتماد را ارائه می دهنداستفاده ترکیبی آنها برای اطمینان از ایمنی، کارایی و دقت در محیط های مختلف حیاتی ضروری است.
اصل کار
اصل کار ترموکوپل بر اساس سه اثر کشف شده توسط Seebeck، Peltier و Thomson است.
- 1) اثر Seebeck: اثر Seebeck بیان می کند که هنگامی که دو فلز متفاوت یا متفاوت در دو اتصال به هم متصل می شوند، یک نیروی الکتروموتوری (emf) در دو اتصال تولید می شود.مقدار emf تولید شده برای ترکیبات مختلف فلزات متفاوت است.
- 2) اثر پلتیر: بر اساس اثر پلتیر، هنگامی که دو فلز متفاوت با هم ترکیب می شوند تا دو اتصال ایجاد کنند،emf در داخل مدار به دلیل دمای متفاوت دو اتصال مدار تولید می شود..
- 3) اثر تامسون: بر اساس اثر تامسون، زمانی که دو فلز متفاوت با هم ترکیب شوند و دو اتصال ایجاد کنند،پتانسیل موجود در مدار به دلیل گرادیان درجه حرارت در امتداد کل طول هادی ها در مدار.
در بیشتر موارد emf که توسط اثر تامسون پیشنهاد می شود بسیار کوچک است و می تواند با انتخاب مناسب فلزات نادیده گرفته شود.اثر پلتیه نقش برجسته ای در اصل کار ترموکوپل دارد.

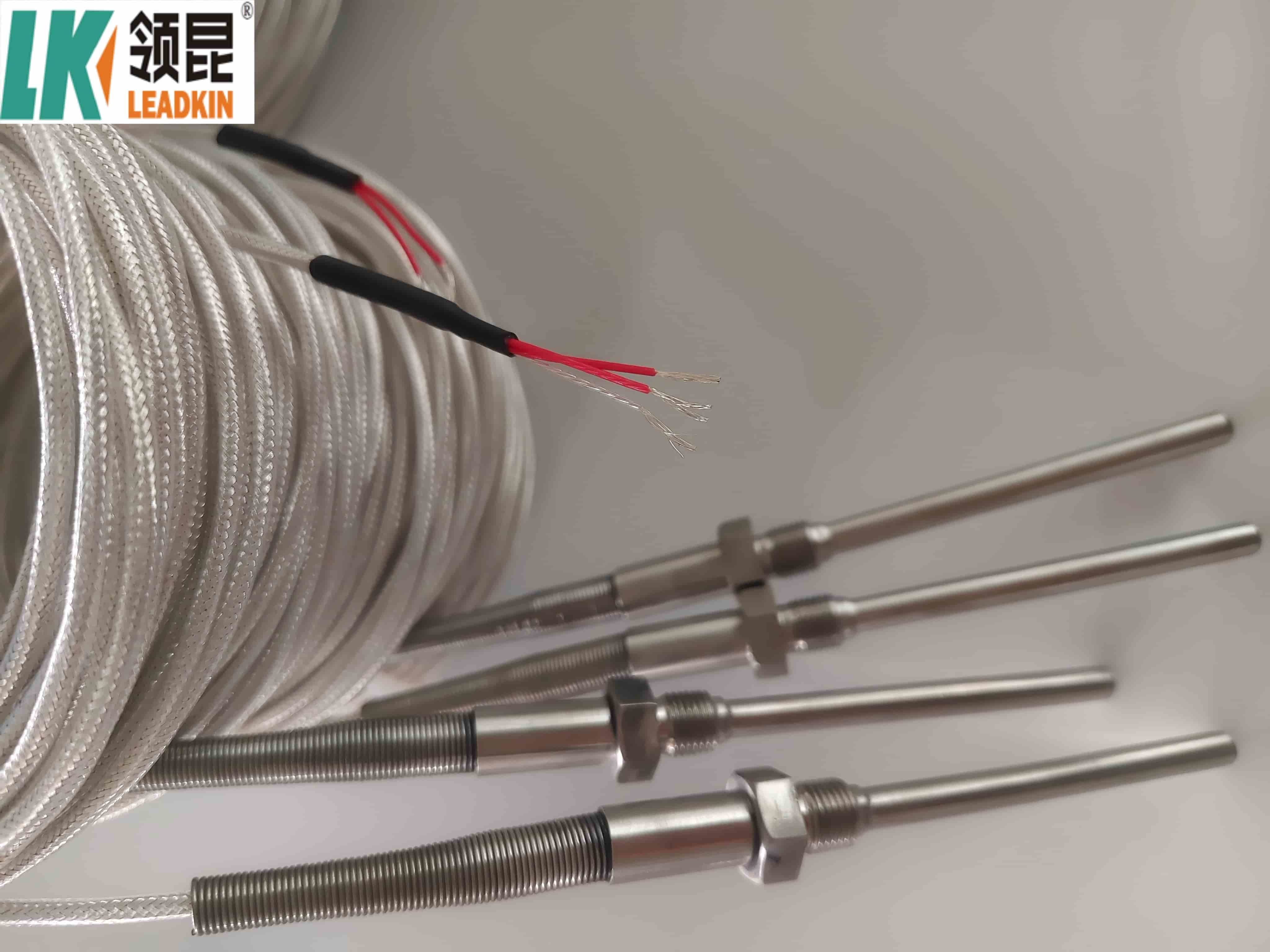

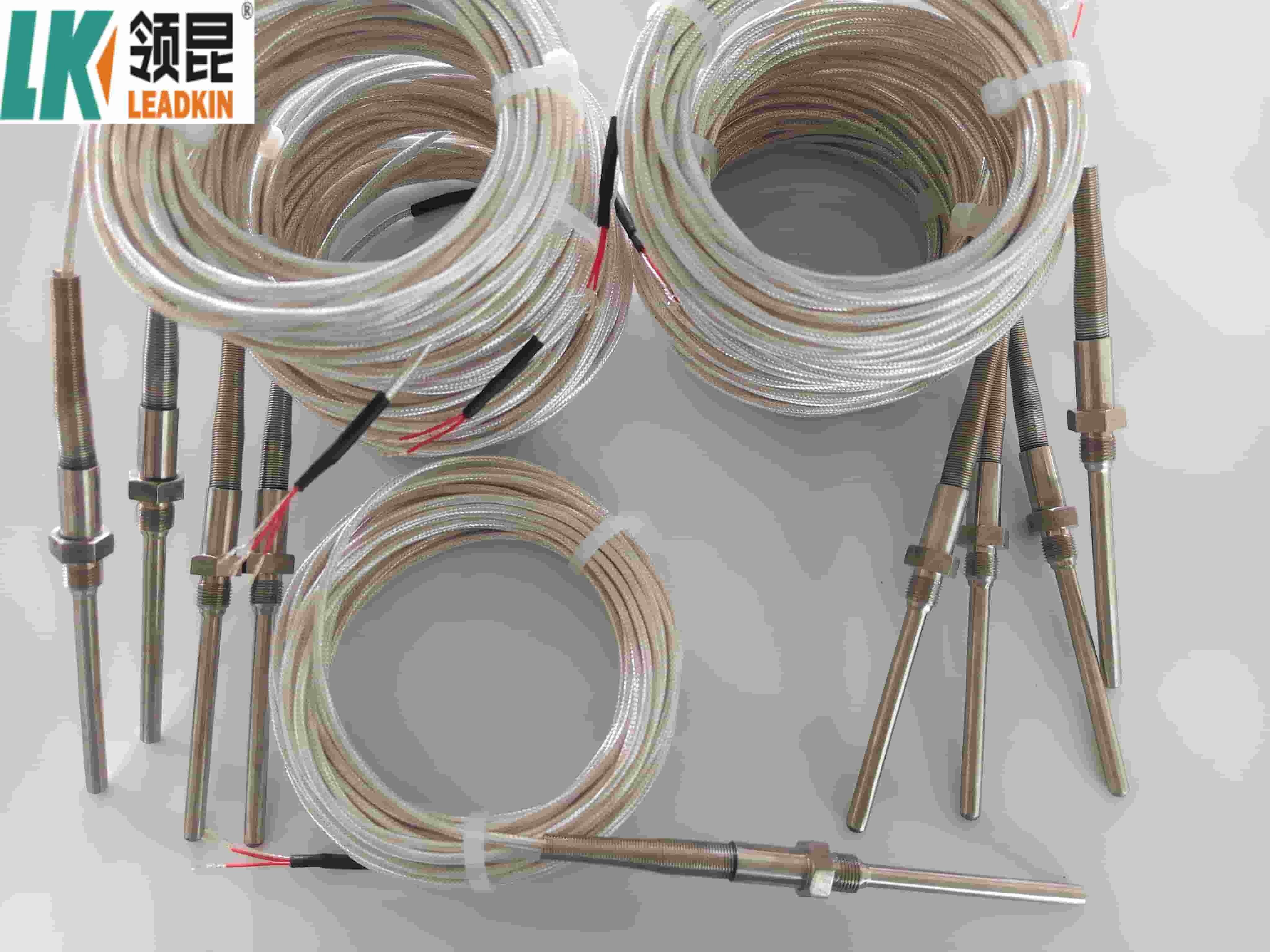

تصاویر محصول
اطلاعات شرکت:
A. محصولات اصلی
جزئیات محصولات:
ب. بسته بندی
ما لوله های ضد گرما و فیلم پلاستیکی را اضافه می کنیم تا از مقاومت عایق بالا اطمینان حاصل کنیم.
به جز يادداشت هاي علامت گذاری، ما کارت گذاري و گزارش آزمون براي هر کابل کويل هم داريم.
خط تولید کابل C. Mi
ما محصولات حرفه ای با کیفیت بالا و همچنین خطوط و تجهیزات پیشرفته داریم.تمام محصولات با استانداردهای بین المللی کیفیت مطابقت دارند و در بازارهای مختلف در سراسر جهان بسیار مورد توجه هستند.در کنار افزایش تقاضای بازار، ما به طور مداوم مشتریان را با به روز رسانی محصولات برای بهبود سیستم های تولید، بهبود کیفیت راضی می کنیم.
