نوع:K/N/E/J/T/S/R/B
محل تولید: ژجیانگ، چین (زمین اصلی)
دقت: I-0.4%t، II-0.75%t، III-1.5%t
شماره هسته: تک / دوگانه
عایق: 99.6٪ MgO با خلوص بالا
گواهی:ISO9001، IATF16949، CE
کاربرد: اتصال با ترموکوپل و دستگاه ابزار
مواد رسانا:NiCr-NiSi، NiCrSi-NiSi، NiCr-Konstantan، Fe-Konstantan، Cu-Konstantan
مواد پوشش: Inconel600، 0Cr18Ni10Ti،SS304S،SS316L،SS310,SS316,GH3030, GH3039, GH747
قطر پوشش: 0.5mm تا 12.7mm:φ0.5،φ10، φ1.5 ((1.6) ، φ2.0، φ3.0(3.2) ، φ4.0،φ5.0(4.8) ،φ6.0(6.4) ،φ8.0،φ127
نام محصول | کد | نوع | مواد شیت | بیرون دیا | درجه حرارت |
NiCr-NiSi /NiCr-NiAl | KK | K | SS304 SS316 | 0.5-10 | 400 |
1.۵-۳2 | 600 | ||||
4.0-80 | 800 | ||||
SS310 Inconel600 | 0.5-10 | 500 | |||
1.۵-۳2 | 800 | ||||
4.0-6.4 | 900 | ||||
8.0-12.7 | 1000 | ||||
NiCrSi-NiSi | NK | N | SS304 SS316 | 0.5-10 | 400 |
1.۵-۳2 | 600 | ||||
4.0-80 | 800 | ||||
SS310 Inconel600 | 0.5-10 | 500 | |||
1.۵-۳2 | 800 | ||||
4.0-6.4 | 900 | ||||
8.0-12.7 | 1000 | ||||
NiCr-Konstantan | EK | E | SS304 SS316 | 0.5-10 | 400 |
1.۵-۳2 | 600 | ||||
4.0-80 | 800 | ||||
ف-کنستانتان | جی کی | J | SS304 SS316 | 0.5-10 | 400 |
1.۵-۳2 | 600 | ||||
4.0-80 | 800 | ||||
کو-کانستانتان | TK | T | SS304 SS316 | 0.5-10 | 400 |
1.۵-۳2 | 600 | ||||
4.0-80 | 800 | ||||
RhPt10-Ph | SK | S | اینکونل 600 | 6.0-12.7 | 1100 |
رسانه های مختلف اندازه گیری دمای و شرایط سرویس بر عمر و محدوده دمای ترموپول های زرهی تأثیر می گذارند، داده های موجود در جدول فقط داده های توصیه شده است.
نوع | کلاس I | کلاس دوم | ||
دقت | درجه حرارت | دقت | درجه حرارت | |
K | ±1.5°C | -40 تا 375 درجه سانتیگراد | ±2.5°C | -40 تا 375 درجه سانتیگراد |
± 0.4% | 375°C تا 1000°C | ±0.75٪ | 375°C تا 1000°C | |
N | ±1.5°C | -40 تا 375 درجه سانتیگراد | ±2.5°C | -40 تا 375 درجه سانتیگراد |
± 0.4% | 375°C تا 1000°C | ±0.75٪ | 375°C تا 1000°C | |
E | ±1.5°C | -40 تا 375 درجه سانتیگراد | ±2.5°C | -40 تا 375 درجه سانتیگراد |
± 0.4% | 375°C-800°C | ±0.75٪ | 375°C-800°C | |
J | ±1.5°C | -40 تا 375 درجه سانتیگراد | ±2.5°C | -40 تا 375 درجه سانتیگراد |
± 0.4% | 375°C-800°C | ±0.75٪ | 375°C-800°C | |
T | ±0.5°C | -40 تا 125 درجه سانتیگراد | ±1.0°C | -40 تا 125 درجه سانتیگراد |
± 0.4% | 125°C تا 350°C | ±0.75٪ | 125°C تا 350°C | |
S | 0-1100°C | ±1.0°C | 0-1100°C | ±1.5°C |
ترموپول ها سنسورهای دمایی گسترده ای هستند که بر اساس اصل ترمو الکتریکی کار می کنند. آنها شامل دو سیم فلزی متفاوت هستند که در یک انتهای آن متصل می شوند.که در آن ولتاژ تولید می شود که مربوط به تفاوت دمای بین اتصال و دیگر انتهای سیم استدر اینجا برخی از نکات کلیدی و یادداشت ها در مورد استفاده از ترموکوپل ها وجود دارد:
اصل کار
اثر Seebeck: اصل اصلی کار ترموپول ها اثر Seebeck است.در حالی که ولتاژ زمانی تولید می شود که تفاوت دمایی بین اتصال (تقاطع داغ) و انتهای مرجع (تقاطع سرد) وجود داشته باشد..
ولتاژ خروجی: ولتاژ تولید شده متناسب با تفاوت دما است و امکان اندازه گیری دما را فراهم می کند.
انواع ترموکوپل ها
انواع رایج:
نوع K (Chromel-Alumel): طیف گسترده ای از دما (-200 °C تا 1260 °C) ، مناسب برای کاربردهای عمومی است.
نوع J (آیرون-کانستانتان): محدوده محدودی (-40°C تا 750°C) ، مناسب برای دمای پایین تر.
نوع T (Copper-Constantan): برای برنامه های کریوجنیک و در دمای پایین (-200 درجه سانتیگراد تا 350 درجه سانتیگراد) مناسب است.
نوع E (Chromel-Constantan): حساسیت خوب و محدوده (-200°C تا 900°C).
نوع N (نیکروسیل-نیسیل): برای دمای بالا (تا 1300 درجه سانتیگراد) پایدار است و برای محیط های خشن مناسب است.

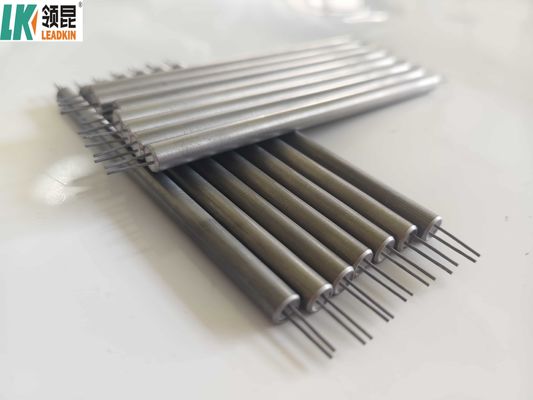

A. محصولات اصلی
جزئیات محصولات:
ب. بسته بندی
ما لوله های ضد گرما و فیلم پلاستیکی را اضافه می کنیم تا از مقاومت عایق بالا اطمینان حاصل کنیم.
به جز يادداشت هاي علامت گذاری، ما کارت گذاري و گزارش آزمون براي هر کابل کويل هم داريم.
خط تولید کابل C. Mi
ما محصولات حرفه ای با کیفیت بالا و همچنین خطوط و تجهیزات پیشرفته داریم.تمام محصولات با استانداردهای بین المللی کیفیت مطابقت دارند و در بازارهای مختلف در سراسر جهان بسیار مورد توجه هستند.در کنار افزایش تقاضای بازار، ما به طور مداوم مشتریان را با به روز رسانی محصولات برای بهبود سیستم های تولید، بهبود کیفیت راضی می کنیم.
1. نقل قول درست
2. قیمت، مدت تجارت، زمان سرب، مدت پرداخت و غیره را تایید کنید
3فروش LEADKIN ارسال فاکتور پروفارما با مهر LEADKIN.
4. مشتري پرداخت را براي سپرده انجام ميده و به ما برگه بانکي ميفرسته
5. متوسط تولید - ارسال عکس برای نشان دادن خط تولید که شما می توانید محصولات خود را در ببینید. زمان تحویل تخمین زده را دوباره تایید کنید.
6. پایان تولید- تولید انبوه محصولات عکس.
7. مشتریان برای توازن پرداخت و LEADKIN حمل و نقل کالاها. شماره ردیابی را اطلاع دهید و وضعیت برای مشتریان را بررسی کنید.
8سفارش به طور کامل تمام شد وقتی که شما کالاها را دریافت کردید و از آنها راضی شدید
9. بازخورد به LEADKIN در مورد کیفیت ، خدمات ، بازخورد بازار و پیشنهادات. و ما بهتر خواهیم شد.
