کابل ترموپول عایق شده معدنی برای اندازه گیری درجه حرارت بالا در محدوده 200C-1000C
| Brand Name: | LEADKIN | Core: | 2,3,4,6 |
| Insulation: | mgo | Temperature Range: | 200-1000 ℃ |
| Accuracy: | کلاس I، II، III | Outside Dia: | 0.5-12.7mm |
| Package: | Carton. کارتن. Pallet پالت | Function: | تست دما |
| Theory: | حسگر دما | Cable Length: | 1-5 متر یا سفارشی |
| Certification: | ISO9001, IATF16949, CE | Thermocouple Type: | K/N/E/J/T/S/R/B |
| High Light: | کابل ترموکوپل عایق معدنی 1000C,کابل ترموکوپل عایق معدنی 200C,Mineral Insulated Thermocouple Cable 200C |
||
نوع برای سیم گیره نوع K:
| نام محصول | کد | نوع | مواد شیت | بیرون دیا | درجه حرارت |
| NiCr-NiSi /NiCr-NiAl | KK | K | SS304 SS316 | 0.5-10 | 400 |
| 1.۵-۳2 | 600 | ||||
| 4.0-80 | 800 | ||||
| SS310 Inconel600 | 0.5-10 | 500 | |||
| 1.۵-۳2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCrSi-NiSi | NK | N | SS304 SS316 | 0.5-10 | 400 |
| 1.۵-۳2 | 600 | ||||
| 4.0-80 | 800 | ||||
| SS310 Inconel600 | 0.5-10 | 500 | |||
| 1.۵-۳2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCr-Konstantan | EK | E | SS304 SS316 | 0.5-10 | 400 |
| 1.۵-۳2 | 600 | ||||
| 4.0-80 | 800 | ||||
| ف-کنستانتان | جی کی | J | SS304 SS316 | 0.5-10 | 400 |
| 1.۵-۳2 | 600 | ||||
| 4.0-80 | 800 | ||||
| کو-کانستانتان | TK | T | SS304 SS316 | 0.5-10 | 400 |
| 1.۵-۳2 | 600 | ||||
| 4.0-80 | 800 | ||||
| RhPt10-Ph | SK | S | اینکونل 600 | 6.0-12.7 | 1100 |
رسانه های مختلف اندازه گیری دمای و شرایط سرویس بر عمر و محدوده دمای ترموپول های زرهی تأثیر می گذارند، داده های موجود در جدول فقط داده های توصیه شده است.
دقت برای نوع سیم پوشش K
| نوع | کلاس I | کلاس دوم | ||
| دقت | درجه حرارت | دقت | درجه حرارت | |
| K | ±1.5°C | -40 تا 375 درجه سانتیگراد | ±2.5°C | -40 تا 375 درجه سانتیگراد |
| ± 0.4% | 375°C تا 1000°C | ±0.75٪ | 375°C تا 1000°C | |
| N | ±1.5°C | -40 تا 375 درجه سانتیگراد | ±2.5°C | -40 تا 375 درجه سانتیگراد |
| ± 0.4% | 375°C تا 1000°C | ±0.75٪ | 375°C تا 1000°C | |
| E | ±1.5°C | -40 تا 375 درجه سانتیگراد | ±2.5°C | -40 تا 375 درجه سانتیگراد |
| ± 0.4% | 375°C-800°C | ±0.75٪ | 375°C-800°C | |
| J | ±1.5°C | -40 تا 375 درجه سانتیگراد | ±2.5°C | -40 تا 375 درجه سانتیگراد |
| ± 0.4% | 375°C-800°C | ±0.75٪ | 375°C-800°C | |
| T | ±0.5°C | -40 تا 125 درجه سانتیگراد | ±1.0°C | -40 تا 125 درجه سانتیگراد |
| ± 0.4% | 125°C تا 350°C | ±0.75٪ | 125°C تا 350°C | |
| S | 0-1100°C | ±1.0°C | 0-1100°C | ±1.5°C |
توضیحات محصول:
- کاربرد: ترموکوپل ها در کاربردهای مختلف استفاده می شوند، از جمله:
- فرآیندهای صنعتی (فورم ها، کوره ها و راکتورها)
- سیستم های HVAC
- فرآوری مواد غذایی
- تولید برق
- مزایا:
- طیف گسترده ای از دما
- زمان پاسخ سریع
- ساخت ساده و طراحی محکم
- معایب:
- خروجی غیر خطی
- نیاز به کالیبراسیون با استانداردهای شناخته شده
- حساسیت به تداخل الکترومغناطیسی
- کابل های عایق معدنی (MI)
- تعریف: Mineral insulated cables are specialized electrical cables that consist of conductors (often thermocouple wires) surrounded by a mineral insulation material (typically magnesium oxide) and housed in a metal sheath (usually stainless steel or other alloys).
- ساخت و ساز:
- هادی: معمولاً از فلزات مانند مس یا نیکل ساخته می شوند، بسته به کاربرد.
- عایق بندی: اکسید منیزیم (MgO) عایق بندی حرارتی و الکتریکی عالی را فراهم می کند.
- پوشش: پوشش فلزی سیم ها و عایق را از آسیب مکانیکی، مواد شیمیایی و رطوبت محافظت می کند.
- ترموپول ها و کابل های عایق معدنی (MI) هم به دلیل خواص و مزایای منحصر به فرد خود در کاربردهای مختلف صنعتی، علمی و فنی به طور گسترده ای استفاده می شوند.در زیر زمینه های کاربرد برای هر یک از موارد ذکر شده است.:
- ترموکوپل
- 1اندازه گیری دمای صنعتی:
- به طور گسترده ای در فرآیندهای تولید، از جمله تولید فولاد، شیشه و سرامیک استفاده می شود، که در آن دمای بالا رایج است.
- در فرآیندهای درمان حرارتی مانند گرم کردن و خاموش کردن استفاده می شود.
- 2سیستم های تهویه مطبوع:
- برای نظارت و کنترل دمای سیستم های گرمایش، تهویه و تهویه مطبوع برای اطمینان از عملکرد کارآمد استفاده می شود.
- 3. فرآوری مواد غذایی:
- در مراحل مختلف پردازش و ذخیره سازی مواد غذایی استفاده می شود تا اطمینان حاصل شود که دما در محدوده های امن است، از خراب شدن جلوگیری می کند و کیفیت را تضمین می کند.
کاربردها:
حسگرهای RTD و ترموکوپل ساخته شده با استفاده از کابل MI به طور گسترده ای در کاربردهای مختلف مانند:
- سوختن زباله های جامد
- سینتر کردن فلزات پودری
- از مواد سرامیکی شلیک می کنم
- کوره های گاز و یا نفت
- مبادله گرما با سوخت
- کوره هاي جعبه اي
- نیروگاه های انرژی هسته ای یا هیدروکربنی.

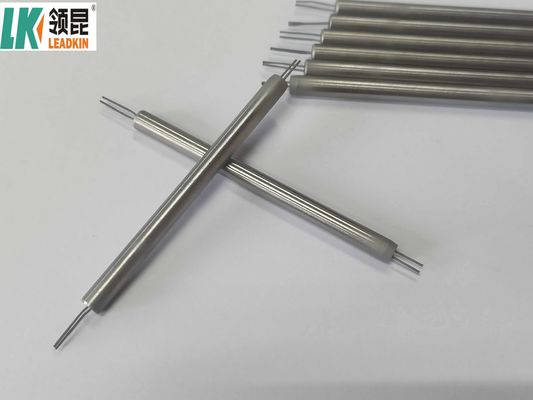

عکس های محصول:
اطلاعات شرکت:
A. محصولات اصلی
ب. بسته بندی
ما لوله های ضد گرما و فیلم پلاستیکی را اضافه می کنیم تا از مقاومت عایق بالا اطمینان حاصل کنیم.
به جز يادداشت هاي علامت گذاری، ما کارت گذاري و گزارش آزمون براي هر کابل کويل هم داريم.
خط تولید کابل C. Mi
ما محصولات حرفه ای با کیفیت بالا و همچنین خطوط و تجهیزات پیشرفته داریم.تمام محصولات با استانداردهای بین المللی کیفیت مطابقت دارند و در بازارهای مختلف در سراسر جهان بسیار مورد توجه هستند.در کنار افزایش تقاضای بازار، ما به طور مداوم مشتریان را با به روز رسانی محصولات برای بهبود سیستم های تولید، بهبود کیفیت راضی می کنیم.
اعلامیه سفارش:
1. نقل قول درست
2. قیمت، مدت تجارت، زمان سرب، مدت پرداخت و غیره را تایید کنید
3فروش LEADKIN ارسال فاکتور پروفارما با مهر LEADKIN.
4. مشتري پرداخت را براي سپرده انجام ميده و به ما برگه بانکي ميفرسته
5. متوسط تولید - ارسال عکس برای نشان دادن خط تولید که شما می توانید محصولات خود را در ببینید. زمان تحویل تخمین زده را دوباره تایید کنید.
6. پایان تولید- تولید انبوه محصولات عکس.
7. مشتریان برای توازن پرداخت و LEADKIN حمل و نقل کالاها. شماره ردیابی را اطلاع دهید و وضعیت برای مشتریان را بررسی کنید.
8سفارش به طور کامل تمام شد وقتی که شما کالاها را دریافت کردید و از آنها راضی شدید
9. بازخورد به LEADKIN در مورد کیفیت ، خدمات ، بازخورد بازار و پیشنهادات. و ما بهتر خواهیم شد.
