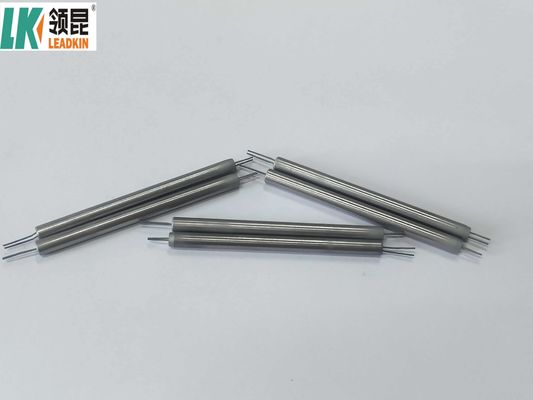

کاوشگر دمای ترموکوپل نوع K/N/E/J/T/S/R/B
| Brand Name: | LEADKIN | Core: | 2,3,4,6 |
| Insulation: | mgo | Warranty: | 1 سال |
| Temperature Range: | 200-1000 ℃ | Accuracy: | کلاس I، II، III |
| Outside Dia: | 0.5-12.7 میلی متر | Package: | Carton. کارتن. Pallet پالت |
| Function: | تست دما | Cable Length: | 1-5 متر یا سفارشی |
| Certification: | ISO9001, IATF16949, CE | Thermocouple Type: | K/N/E/J/T/S/R/B |
| High Light: | سنجه درجه حرارت ترموکوپل نوع B,سنجه درجه حرارت ترموکوپل نوع J,کاوشگر درجه حرارت ترموکوپل نوع K,J Type Thermocouple Temperature Probe,K Type Thermocouple Temperature Probe |
||
جزئیات سریع:
نوع:K/N/E/J/T/S/R/B
محل تولید: ژجیانگ، چین (زمین اصلی)
دقت: I-0.4%t، II-0.75%t، III-1.5%t
شماره هسته: 23,4,6
مواد غیر ارگانیک مواد عایق معدنی سرب: Ni، Cu
عایق: 99.6٪ MgO با خلوص بالا
گواهی:ISO9001، IATF16949، CE
کاربرد: اتصال با ترموکوپل و دستگاه ابزار
مواد پوشش: 0Cr18Ni10Ti،SS304S، SS316L، SS316, Cu
قطر غلاف: φ3.0، φ4.0، φ6.0، φ8.0
نوع برای سیم گیره نوع K:
| نام محصول | کد | نوع | مواد شیت | بیرون دیا | درجه حرارت |
| NiCr-NiSi /NiCr-NiAl | KK | K | SS304 SS316 | 0.5-10 | 400 |
| 1.۵-۳2 | 600 | ||||
| 4.0-80 | 800 | ||||
| SS310 Inconel600 | 0.5-10 | 500 | |||
| 1.۵-۳2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCrSi-NiSi | NK | N | SS304 SS316 | 0.5-10 | 400 |
| 1.۵-۳2 | 600 | ||||
| 4.0-80 | 800 | ||||
| SS310 Inconel600 | 0.5-10 | 500 | |||
| 1.۵-۳2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCr-Konstantan | EK | E | SS304 SS316 | 0.5-10 | 400 |
| 1.۵-۳2 | 600 | ||||
| 4.0-80 | 800 | ||||
| ف-کنستانتان | جی کی | J | SS304 SS316 | 0.5-10 | 400 |
| 1.۵-۳2 | 600 | ||||
| 4.0-80 | 800 | ||||
| کو-کانستانتان | TK | T | SS304 SS316 | 0.5-10 | 400 |
| 1.۵-۳2 | 600 | ||||
| 4.0-80 | 800 | ||||
| RhPt10-Ph | SK | S | اینکونل 600 | 6.0-12.7 | 1100 |
رسانه های مختلف اندازه گیری دمای و شرایط سرویس بر عمر و محدوده دمای ترموپول های زرهی تأثیر می گذارند، داده های موجود در جدول فقط داده های توصیه شده است.
دقت برای نوع سیم پوشش K
| نوع | کلاس I | کلاس دوم | ||
| دقت | درجه حرارت | دقت | درجه حرارت | |
| K | ±1.5°C | -40 تا 375 درجه سانتیگراد | ±2.5°C | -40 تا 375 درجه سانتیگراد |
| ± 0.4% | 375°C تا 1000°C | ±0.75٪ | 375°C تا 1000°C | |
| N | ±1.5°C | -40 تا 375 درجه سانتیگراد | ±2.5°C | -40 تا 375 درجه سانتیگراد |
| ± 0.4% | 375°C تا 1000°C | ±0.75٪ | 375°C تا 1000°C | |
| E | ±1.5°C | -40 تا 375 درجه سانتیگراد | ±2.5°C | -40 تا 375 درجه سانتیگراد |
| ± 0.4% | 375°C-800°C | ±0.75٪ | 375°C-800°C | |
| J | ±1.5°C | -40 تا 375 درجه سانتیگراد | ±2.5°C | -40 تا 375 درجه سانتیگراد |
| ± 0.4% | 375°C-800°C | ±0.75٪ | 375°C-800°C | |
| T | ±0.5°C | -40 تا 125 درجه سانتیگراد | ±1.0°C | -40 تا 125 درجه سانتیگراد |
| ± 0.4% | 125°C تا 350°C | ±0.75٪ | 125°C تا 350°C | |
| S | 0-1100°C | ±1.0°C | 0-1100°C | ±1.5°C |
در مورد اين محصول:
درخواست ها
صنعتی: در کوره ها، کوره ها، توربین های گاز و سایر کاربردهای با دمای بالا استفاده می شود.
HVAC: در سیستم های گرمایش، تهویه مطبوع و تهویه مطبوع برای کنترل دمای کار می کند.
خودرو: در اندازه گیری دمای گاز های خروجی و نظارت بر موتور استفاده می شود.
صنعت مواد غذایی: دمای محیط های پخت و پز و پردازش را کنترل می کند.
مزایا و معایب
مزایا:
طیف گسترده ای از دما
ساخت ساده و طراحی محکم
زمان پاسخ سریع و سهولت استفاده
معایب:
دقت محدود در مقایسه با سنسورهای دیگر مانند RTD.
خروجی غیر خطی نیاز به جبران دارد.
حساس به تداخل الکترومغناطیسی
ایمنی و دستکاری
شوک حرارتی: از تغییرات سریع دمای هوا برای جلوگیری از آسیب اجتناب کنید.
محیط های خوردنی: از مواد مناسب برای جلوگیری از تخریب استفاده کنید.
دستکاری: با دقت دستکاری کنید تا از آسیب مکانیکی به گره ها و سیم ها جلوگیری شود.
نگهداری
به طور منظم بررسی و کالیبراسیون برای اطمینان از خواندن دقیق.
اگر مشکوک به آلودگی باشید، منطقه ی تقاطع را تمیز کنید.
نتیجه گیری
ترموپول ها سنسورهای دمایی متنوعی هستند که برای طیف گسترده ای از کاربردهای مختلف مناسب هستند.و دستکاری مناسب برای استفاده موثر در محیط های صنعتی و آزمایشگاهی بسیار مهم است..
عایق بندی:
مواد عایق (مانند سرامیک یا فیبرگلاس) اغلب برای محافظت از سیم های ترموکوپل از تأثیرات محیطی و جلوگیری از تداخل الکتریکی استفاده می شود.
پوشش:
یک لایه خارجی محافظ، که معمولا از فولاد ضد زنگ یا اینکونل ساخته شده است، ترموپول را برای محافظت از آن از محیط های خشن، آسیب مکانیکی و قرار گرفتن در معرض مواد شیمیایی احاطه می کند.
سر پایان:
در انتهای غیر اتصال، سیم های ترموپول به یک بلوک پایانی برای اتصال آسان به ابزار اندازه گیری متصل می شوند.
اصل کار
ترموپول بر اساس اثر Seebeck کار می کنهکه بیان می کند که ولتاژ (ولتاژ ترمو الکتریکی) زمانی تولید می شود که تفاوت دمایی بین اتصال گرم (جایی که دو فلز ملاقات می کنند) و اتصال سرد (نقطه مرجع) وجود داشته باشد.
ولتاژ تولید شده در میلی ولت اندازه گیری می شود و با تفاوت دمای بین گره ها با توجه به جداول کالیبراسیون خاص (جدول های NIST) برای هر نوع ترموپول مرتبط است.
کاربردها:
- سوختن زباله های جامد
- سینتر کردن پودرهای فلزی
- سوختن مواد سرامیکی
- اجاق های گاز و یا نفت
- مبادلات گرما سوخت
- کوره های جعبه ای
- نیروگاه های انرژی هسته ای یا هیدروکربنی
- و خیلی بیشتر...
عکس های محصول:
اطلاعات شرکت:
A. محصولات اصلی
ب. بسته بندی
ما لوله های ضد گرما و فیلم پلاستیکی را اضافه می کنیم تا از مقاومت عایق بالا اطمینان حاصل کنیم.
به جز يادداشت هاي علامت گذاری، ما کارت گذاري و گزارش آزمون براي هر کابل کويل هم داريم.
خط تولید کابل C. Mi
ما محصولات حرفه ای با کیفیت بالا و همچنین خطوط و تجهیزات پیشرفته داریم.تمام محصولات با استانداردهای بین المللی کیفیت مطابقت دارند و در بازارهای مختلف در سراسر جهان بسیار مورد توجه هستند.در کنار افزایش تقاضای بازار، ما به طور مداوم مشتریان را با به روز رسانی محصولات برای بهبود سیستم های تولید، بهبود کیفیت راضی می کنیم.
اعلامیه سفارش:
1. نقل قول درست
2. قیمت، مدت تجارت، زمان سرب، مدت پرداخت و غیره را تایید کنید
3فروش LEADKIN ارسال فاکتور پروفارما با مهر LEADKIN.
4. مشتري پرداخت را براي سپرده انجام ميده و به ما برگه بانکي ميفرسته
5. متوسط تولید - ارسال عکس برای نشان دادن خط تولید که شما می توانید محصولات خود را در ببینید. زمان تحویل تخمین زده را دوباره تایید کنید.
6. پایان تولید- تولید انبوه محصولات عکس.
7. مشتریان برای توازن پرداخت و LEADKIN حمل و نقل کالاها. شماره ردیابی را اطلاع دهید و وضعیت برای مشتریان را بررسی کنید.
8سفارش به طور کامل تمام شد وقتی که شما کالاها را دریافت کردید و از آنها راضی شدید
9. بازخورد به LEADKIN در مورد کیفیت ، خدمات ، بازخورد بازار و پیشنهادات. و ما بهتر خواهیم شد.
