جزئیات سریع:
نوع:K/N/E/J/T/S/R/B
محل تولید: ژجیانگ، چین (زمین اصلی)
دقت: I-0.4%t، II-0.75%t، III-1.5%t
شماره هسته: 23,4,6
مواد غیر ارگانیک مواد عایق معدنی سرب: Ni، Cu
عایق: 99.6٪ MgO با خلوص بالا
گواهی:ISO9001، IATF16949، CE
کاربرد: اتصال با ترموکوپل و دستگاه ابزار
مواد پوشش: 0Cr18Ni10Ti،SS304S، SS316L، SS316, Cu
قطر غلاف: φ3.0، φ4.0، φ6.0، φ8.0
نوع برای سیم گیره نوع K:
| نام محصول |
کد |
نوع |
مواد شیت |
بیرون دیا |
درجه حرارت |
| NiCr-NiSi /NiCr-NiAl |
KK |
K |
SS304 SS316 |
0.5-10 |
400 |
| 1.۵-۳2 |
600 |
| 4.0-80 |
800 |
| SS310 Inconel600 |
0.5-10 |
500 |
| 1.۵-۳2 |
800 |
| 4.0-6.4 |
900 |
| 8.0-12.7 |
1000 |
| NiCrSi-NiSi |
NK |
N |
SS304 SS316 |
0.5-10 |
400 |
| 1.۵-۳2 |
600 |
| 4.0-80 |
800 |
| SS310 Inconel600 |
0.5-10 |
500 |
| 1.۵-۳2 |
800 |
| 4.0-6.4 |
900 |
| 8.0-12.7 |
1000 |
| NiCr-Konstantan |
EK |
E |
SS304 SS316 |
0.5-10 |
400 |
| 1.۵-۳2 |
600 |
| 4.0-80 |
800 |
| ف-کنستانتان |
جی کی |
J |
SS304 SS316 |
0.5-10 |
400 |
| 1.۵-۳2 |
600 |
| 4.0-80 |
800 |
| کو-کانستانتان |
TK |
T |
SS304 SS316 |
0.5-10 |
400 |
| 1.۵-۳2 |
600 |
| 4.0-80 |
800 |
| RhPt10-Ph |
SK |
S |
اینکونل 600 |
6.0-12.7 |
1100 |
رسانه های مختلف اندازه گیری دمای و شرایط سرویس بر عمر و محدوده دمای ترموپول های زرهی تأثیر می گذارند، داده های موجود در جدول فقط داده های توصیه شده است.
دقت برای نوع سیم پوشش K
| نوع |
کلاس I |
کلاس دوم |
| دقت |
درجه حرارت |
دقت |
درجه حرارت |
| K |
±1.5°C |
-40 تا 375 درجه سانتیگراد |
±2.5°C |
-40 تا 375 درجه سانتیگراد |
| ± 0.4% |
375°C تا 1000°C |
±0.75٪ |
375°C تا 1000°C |
| N |
±1.5°C |
-40 تا 375 درجه سانتیگراد |
±2.5°C |
-40 تا 375 درجه سانتیگراد |
| ± 0.4% |
375°C تا 1000°C |
±0.75٪ |
375°C تا 1000°C |
| E |
±1.5°C |
-40 تا 375 درجه سانتیگراد |
±2.5°C |
-40 تا 375 درجه سانتیگراد |
| ± 0.4% |
375°C-800°C |
±0.75٪ |
375°C-800°C |
| J |
±1.5°C |
-40 تا 375 درجه سانتیگراد |
±2.5°C |
-40 تا 375 درجه سانتیگراد |
| ± 0.4% |
375°C-800°C |
±0.75٪ |
375°C-800°C |
| T |
±0.5°C |
-40 تا 125 درجه سانتیگراد |
±1.0°C |
-40 تا 125 درجه سانتیگراد |
| ± 0.4% |
125°C تا 350°C |
±0.75٪ |
125°C تا 350°C |
| S |
0-1100°C |
±1.0°C |
0-1100°C |
±1.5°C |
در مورد اين محصول:
یک سنج درجه حرارت ترموکوپل یک نوع سنسور درجه حرارت است که از اثر ترمو الکتریکی برای اندازه گیری درجه حرارت استفاده می کند.اصل کارانواع، کاربردها و ملاحظات:
مرور کلی
تعریف: یک سنجه دمای ترموکوپل شامل دو سیم فلزی مختلف است که در یک انتهای آن متصل می شوند، که ولتاژی را تولید می کند که با تفاوت های دمایی مطابقت دارد.این ولتاژ می تواند اندازه گیری و تبدیل به یک خواندن دمای.
ساخت و ساز
سیم ها: پروب از دو فلز رسانا مختلف (معمولا مس، نیکل، کرومل، آلومل و غیره) ساخته شده است که یک اتصال را تشکیل می دهند.
اتصال: نقطه ای که دو سیم در آن متصل می شوند، اتصال اندازه گیری یا گرم نامیده می شود. انتهای دیگر سیم ها به یک دستگاه اندازه گیری متصل می شوند (تقاطع سرد).
عایق بندی: سیم ها اغلب با موادی عایق بندی می شوند که می توانند در برابر دماهای بالا مانند سرامیک یا فیبرگلاس، بسته به کاربرد، مقاومت کنند.
پوشش: کل مجموعه ممکن است در یک پوشش محافظ ساخته شده از فلز یا سرامیک قرار گیرد که ترموپول را از محیط محافظت می کند.
اصل کار
اثر Seebeck: هنگامی که دو فلز مختلف به هم پیوسته و در معرض گرادیان درجه حرارت قرار می گیرند، ولتاژ (ولتاژ ترمو الکتریکی) در اتصال تولید می شود.مقدار این ولتاژ مربوط به تفاوت دمای بین اتصال گرم و اتصال سرد است.
اندازه گیری: ولتاژ تولید شده با استفاده از داده های کالیبراسیون خاص برای نوع ترموپول اندازه گیری و به درجه حرارت تبدیل می شود.
کابل های ترموکوپل عایق معدنی کابل های تخصصی هستند که برای اندازه گیری دما در محیط های شدید استفاده می شوند. در اینجا خلاصه ای دقیق از ویژگی های آنها، ساخت و ساز،و برنامه های کاربردی:
ویژگی ها
ساخت و ساز:
عایق معدنی: کابل از یک سیم ترموکوپل (معمولاً از دو فلز مختلف تشکیل شده است) تشکیل شده است که توسط یک ماده عایق معدنی ، اغلب اکسید منیزیم (MgO) احاطه شده است.این عایق باعث هدایت حرارتی عالی و عایق برق می شود.
پوشش فلزی: کل مجموعه در یک پوشش فلزی احاطه شده است ، معمولاً از فولاد ضد زنگ یا غیر کونیل ساخته شده است ، که حفاظت مکانیکی و مقاومت در برابر محیط های خوردنی را فراهم می کند.
محدوده دما: این کابل ها می توانند در محدوده دما گسترده ای کار کنند، به طور معمول از -200 درجه سانتیگراد تا +1200 درجه سانتیگراد، بسته به مواد مورد استفاده.
درخواست ها
- صنعت: در فرآیندهای تولید، کوره ها و کوره ها برای نظارت بر دمای استفاده می شود.
- سیستم تهویه مطبوع: در سیستم های گرمایش، تهویه مطبوع و تهویه مطبوع استفاده می شود.
- پزشکی: در دستگاه های پزشکی برای نظارت بر بیمار استفاده می شود.
- هوافضا: در هواپیماها و فضاپیماها برای نظارت بر دمای موتور و محیط استفاده می شود.
- صنعت مواد غذایی: برای نظارت بر دمای پخت و پز و ایمنی مواد غذایی استفاده می شود.
مزایا
- طیف گسترده ای از دما: برای اندازه گیری طیف گسترده ای از دمای مناسب است.
- با دوام: ساخت و ساز محکم باعث می شود آنها در برابر محیط های خشن مقاوم باشند.
- زمان پاسخ سریع: به سرعت به تغییرات دمایی پاسخ می دهد.
معایب
- دقت: کمتر از برخی سنسورهای دمایی دیگر (مانند RTD ها) در کاربردهای خاص است.
- جبران خسارت اتصال سرد: نیاز به جبران دما در اتصال سرد برای ارائه قراءات دقیق دارد.
ملاحظات
- کالیبراسیون: کالیبراسیون منظم برای اطمینان از دقت، به ویژه در برنامه های کاربردی حیاتی ضروری است.
- نصب: تکنیک های نصب مناسب برای اطمینان از خواندن دقیق و دوام بسیار مهم است.
- محیط زیست: انتخاب نوع مناسب ترموپول بر اساس شرایط محیطی (به عنوان مثال مواد خوردنی، دمای بالا).
کاربردها:
- سوختن زباله های جامد
- سینتر کردن پودرهای فلزی
- سوختن مواد سرامیکی
- اجاق های گاز و یا نفت
- مبادلات گرما سوخت
- کوره های جعبه ای
- نیروگاه های انرژی هسته ای یا هیدروکربنی
- و خیلی بیشتر...
- کابل های پوشش در کاربردهای مختلف استفاده می شوند، از جمله:
- سیم کشی مسکونی
- سیستم های الکتریکی تجاری
- ماشین آلات صنعتی
- توزیع برق
- تجهیزات بیرونی
- تجهیزات سنگین
- مقاومت در برابر محیط:
- بسیاری از کابل های پوشش شده برای مقاومت در برابر رطوبت، مواد شیمیایی، اشعه UV و نوسانات دمایی طراحی شده اند، که آنها را برای محیط های مختلف مناسب می کند.
- ملاحظات هنگام انتخاب کابل های پوشش:
- الزامات کاربرد: نوع کابل پوشش را بر اساس کاربرد خاص انتخاب کنید، با در نظر گرفتن عواملی مانند حفاظت مکانیکی، قرار گرفتن در معرض محیط زیست و الزامات الکتریکی.
- انطباق با استانداردها: اطمینان حاصل کنید که کابل با قوانین مربوطه برق و استانداردهای ایمنی برای منطقه شما (به عنوان مثال، NEC در ایالات متحده) مطابقت دارد.
- ولتاژ نامی: بررسی کنید که ولتاژ نامی کابل برای برنامه شما مناسب است.
- روش نصب: در نظر بگیرید که چگونه کابل نصب خواهد شد (به عنوان مثال، لوله، دفن مستقیم، و غیره) و یک نوع پوشش مناسب برای روش نصب را انتخاب کنید.
- به طور خلاصه، کابل های پوشش قطعات ضروری در تاسیسات الکتریکی هستند، که حفاظت، عایق بندی و انعطاف پذیری را برای طیف گسترده ای از برنامه ها فراهم می کنند.

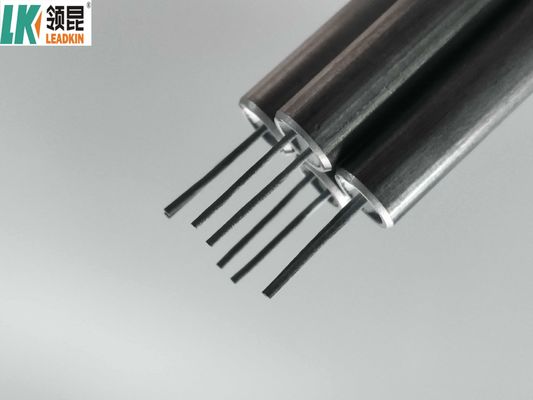

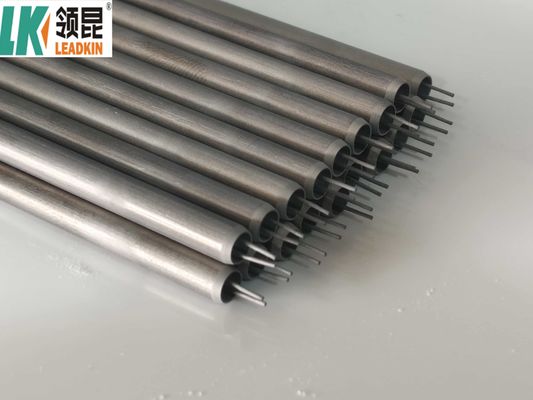

عکس های محصول:
اطلاعات شرکت:
A. محصولات اصلی
ب. بسته بندی
ما لوله های ضد گرما و فیلم پلاستیکی را اضافه می کنیم تا از مقاومت عایق بالا اطمینان حاصل کنیم.
به جز يادداشت هاي علامت گذاری، ما کارت گذاري و گزارش آزمون براي هر کابل کويل هم داريم.
خط تولید کابل C. Mi
ما محصولات حرفه ای با کیفیت بالا و همچنین خطوط و تجهیزات پیشرفته داریم.تمام محصولات با استانداردهای بین المللی کیفیت مطابقت دارند و در بازارهای مختلف در سراسر جهان بسیار مورد توجه هستند.در کنار افزایش تقاضای بازار، ما به طور مداوم مشتریان را با به روز رسانی محصولات برای بهبود سیستم های تولید، بهبود کیفیت راضی می کنیم.
اعلامیه سفارش:
1. نقل قول درست
2. قیمت، مدت تجارت، زمان سرب، مدت پرداخت و غیره را تایید کنید
3فروش LEADKIN ارسال فاکتور پروفارما با مهر LEADKIN.
4. مشتري پرداخت را براي سپرده انجام ميده و به ما برگه بانکي ميفرسته
5. متوسط تولید - ارسال عکس برای نشان دادن خط تولید که شما می توانید محصولات خود را در ببینید. زمان تحویل تخمین زده را دوباره تایید کنید.
6. پایان تولید- تولید انبوه محصولات عکس.
7. مشتریان برای توازن پرداخت و LEADKIN حمل و نقل کالاها. شماره ردیابی را اطلاع دهید و وضعیت برای مشتریان را بررسی کنید.
8سفارش به طور کامل تمام شد وقتی که شما کالاها را دریافت کردید و از آنها راضی شدید
9. بازخورد به LEADKIN در مورد کیفیت ، خدمات ، بازخورد بازار و پیشنهادات. و ما بهتر خواهیم شد.
1مزایای استفاده از ترموپولها چیست؟
طیف گسترده ای از دما
زمان واکنش سریع
طراحی ساده و محکم
نسبتاً ارزان
می تواند در محیط های مختلف از جمله شرایط شدید استفاده شود.
2معایب ترموپول ها چیست؟
خروجی غیر خطی که نیاز به کالیبراسیون دارد.
دقت ممکن است کمتر از سنسورهای دمایی دیگر (مانند RTD ها) باشد.
برای اندازه گیری دقیق نیاز به جبران اتصال مرجع دارد.
حساس به تداخل الکترومغناطیسی
