کابل فلزی عایق معدنی برای اتصال ترموکوپل و دستگاه ابزار
| Core: | 2,3,4,6 | Insulation: | mgo |
| Warranty: | 1 سال | Temperature Range: | 200-1000 ℃ |
| Accuracy: | کلاس I، II، III | Outside Dia: | 0.5-12.7 میلی متر |
| Package: | Carton. کارتن. Pallet پالت | Function: | تست دما |
| Cable Length: | 1-5 متر یا سفارشی | Thermocouple Type: | K/N/E/J/T/S/R/B |
| High Light: | کابل ترموکوپل عایق معدنی,کابل ابزار دقیق با غلاف فلزی,کابل اتصال ترموکوپل با گارانتی,metal sheathed instrument cable,thermocouple connection cable with warranty |
||
جزئیات سریع:
نوع:K/N/E/J/T/S/R/B
محل تولید: ژجیانگ، چین (زمین اصلی)
دقت: I-0.4%t، II-0.75%t، III-1.5%t
شماره هسته: 23,4,6
مواد غیر ارگانیک مواد عایق معدنی سرب: Ni، Cu
عایق: 99.6٪ MgO با خلوص بالا
گواهی:ISO9001، IATF16949، CE
کاربرد: اتصال با ترموکوپل و دستگاه ابزار
مواد پوشش: 0Cr18Ni10Ti،SS304S، SS316L، SS316, Cu
قطر غلاف: φ3.0، φ4.0، φ6.0، φ8.0
نوع برای سیم گیره نوع K:
| نام محصول | کد | نوع | مواد شیت | بیرون دیا | درجه حرارت |
| NiCr-NiSi /NiCr-NiAl | KK | K | SS304 SS316 | 0.5-10 | 400 |
| 1.۵-۳2 | 600 | ||||
| 4.0-80 | 800 | ||||
| SS310 Inconel600 | 0.5-10 | 500 | |||
| 1.۵-۳2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCrSi-NiSi | NK | N | SS304 SS316 | 0.5-10 | 400 |
| 1.۵-۳2 | 600 | ||||
| 4.0-80 | 800 | ||||
| SS310 Inconel600 | 0.5-10 | 500 | |||
| 1.۵-۳2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCr-Konstantan | EK | E | SS304 SS316 | 0.5-10 | 400 |
| 1.۵-۳2 | 600 | ||||
| 4.0-80 | 800 | ||||
| ف-کنستانتان | جی کی | J | SS304 SS316 | 0.5-10 | 400 |
| 1.۵-۳2 | 600 | ||||
| 4.0-80 | 800 | ||||
| کو-کانستانتان | TK | T | SS304 SS316 | 0.5-10 | 400 |
| 1.۵-۳2 | 600 | ||||
| 4.0-80 | 800 | ||||
| RhPt10-Ph | SK | S | اینکونل 600 | 6.0-12.7 | 1100 |
رسانه های مختلف اندازه گیری دمای و شرایط سرویس بر عمر و محدوده دمای ترموپول های زرهی تأثیر می گذارند، داده های موجود در جدول فقط داده های توصیه شده است.
دقت برای نوع سیم پوشش K
| نوع | کلاس I | کلاس دوم | ||
| دقت | درجه حرارت | دقت | درجه حرارت | |
| K | ±1.5°C | -40 تا 375 درجه سانتیگراد | ±2.5°C | -40 تا 375 درجه سانتیگراد |
| ± 0.4% | 375°C تا 1000°C | ±0.75٪ | 375°C تا 1000°C | |
| N | ±1.5°C | -40 تا 375 درجه سانتیگراد | ±2.5°C | -40 تا 375 درجه سانتیگراد |
| ± 0.4% | 375°C تا 1000°C | ±0.75٪ | 375°C تا 1000°C | |
| E | ±1.5°C | -40 تا 375 درجه سانتیگراد | ±2.5°C | -40 تا 375 درجه سانتیگراد |
| ± 0.4% | 375°C-800°C | ±0.75٪ | 375°C-800°C | |
| J | ±1.5°C | -40 تا 375 درجه سانتیگراد | ±2.5°C | -40 تا 375 درجه سانتیگراد |
| ± 0.4% | 375°C-800°C | ±0.75٪ | 375°C-800°C | |
| T | ±0.5°C | -40 تا 125 درجه سانتیگراد | ±1.0°C | -40 تا 125 درجه سانتیگراد |
| ± 0.4% | 125°C تا 350°C | ±0.75٪ | 125°C تا 350°C | |
| S | 0-1100°C | ±1.0°C | 0-1100°C | ±1.5°C |
در مورد اين محصول:
اتصال ترموکوپل:
کابل های MI معمولاً برای اتصال ترموپول ها به دستگاه های اندازه گیری دما در کاربردهایی مانند کوره ها، کوره ها و کارخانه های پردازش شیمیایی استفاده می شوند.
ابزار:
مناسب برای اتصال ابزارهای مختلف در سیستم های کنترل فرآیند، از جمله سنسورهای فشار، جریان و سطح.
صنعت نفت و گاز:
در عملیات حفاری، خط لوله ها و پالایشگاه ها برای نظارت بر دمای محیط های شدید استفاده می شود.
تولید برق:
در توربین ها، دیگها و سایر اجزای حیاتی که اندازه گیری دقیق دمای برای ایمنی و کارایی ضروری است استفاده می شود.
سیستم های تهویه مطبوع:
در سیستم های گرمایش، تهویه مطبوع و تهویه مطبوع برای نظارت و کنترل دقیق دمای استفاده می شود.
ملاحظات نصب:
شعاع خم: کابل های MI دارای شعاع خم حداقل مشخص شده هستند که باید در طول نصب رعایت شود تا از آسیب رساندن به عایق جلوگیری شود.
تکنیک های پایان دادن: برای اطمینان از اتصالات الکتریکی قابل اعتماد در اتصال ترموپول، باید از تکنیک های مناسب چسباندن یا جوش استفاده شود.
عوامل محیطی: در نظر گرفتن عوامل مانند دمای هوا، فشار و قرار گرفتن در معرض مواد شیمیایی در هنگام انتخاب و نصب کابل های MI بسیار مهم است.
کاربردها:
- سوختن زباله های جامد
- سینتر کردن پودرهای فلزی
- سوختن مواد سرامیکی
- اجاق های گاز و یا نفت
- مبادلات گرما سوخت
- کوره های جعبه ای
- نیروگاه های انرژی هسته ای یا هیدروکربنی
- و خیلی بیشتر...
- کابل های پوشش در کاربردهای مختلف استفاده می شوند، از جمله:
- سیم کشی مسکونی
- سیستم های الکتریکی تجاری
- ماشین آلات صنعتی
- توزیع برق
- تجهیزات بیرونی
- تجهیزات سنگین
- مقاومت در برابر محیط:
- بسیاری از کابل های پوشش شده برای مقاومت در برابر رطوبت، مواد شیمیایی، اشعه UV و نوسانات دمایی طراحی شده اند، که آنها را برای محیط های مختلف مناسب می کند.
- ملاحظات هنگام انتخاب کابل های پوشش:
- الزامات کاربرد: نوع کابل پوشش را بر اساس کاربرد خاص انتخاب کنید، با در نظر گرفتن عواملی مانند حفاظت مکانیکی، قرار گرفتن در معرض محیط زیست و الزامات الکتریکی.
- انطباق با استانداردها: اطمینان حاصل کنید که کابل با قوانین مربوطه برق و استانداردهای ایمنی برای منطقه شما (به عنوان مثال، NEC در ایالات متحده) مطابقت دارد.
- ولتاژ نامی: بررسی کنید که ولتاژ نامی کابل برای برنامه شما مناسب است.
- روش نصب: در نظر بگیرید که چگونه کابل نصب خواهد شد (به عنوان مثال، لوله، دفن مستقیم، و غیره) و یک نوع پوشش مناسب برای روش نصب را انتخاب کنید.
- به طور خلاصه، کابل های پوشش قطعات ضروری در تاسیسات الکتریکی هستند، که حفاظت، عایق بندی و انعطاف پذیری را برای طیف گسترده ای از برنامه ها فراهم می کنند.

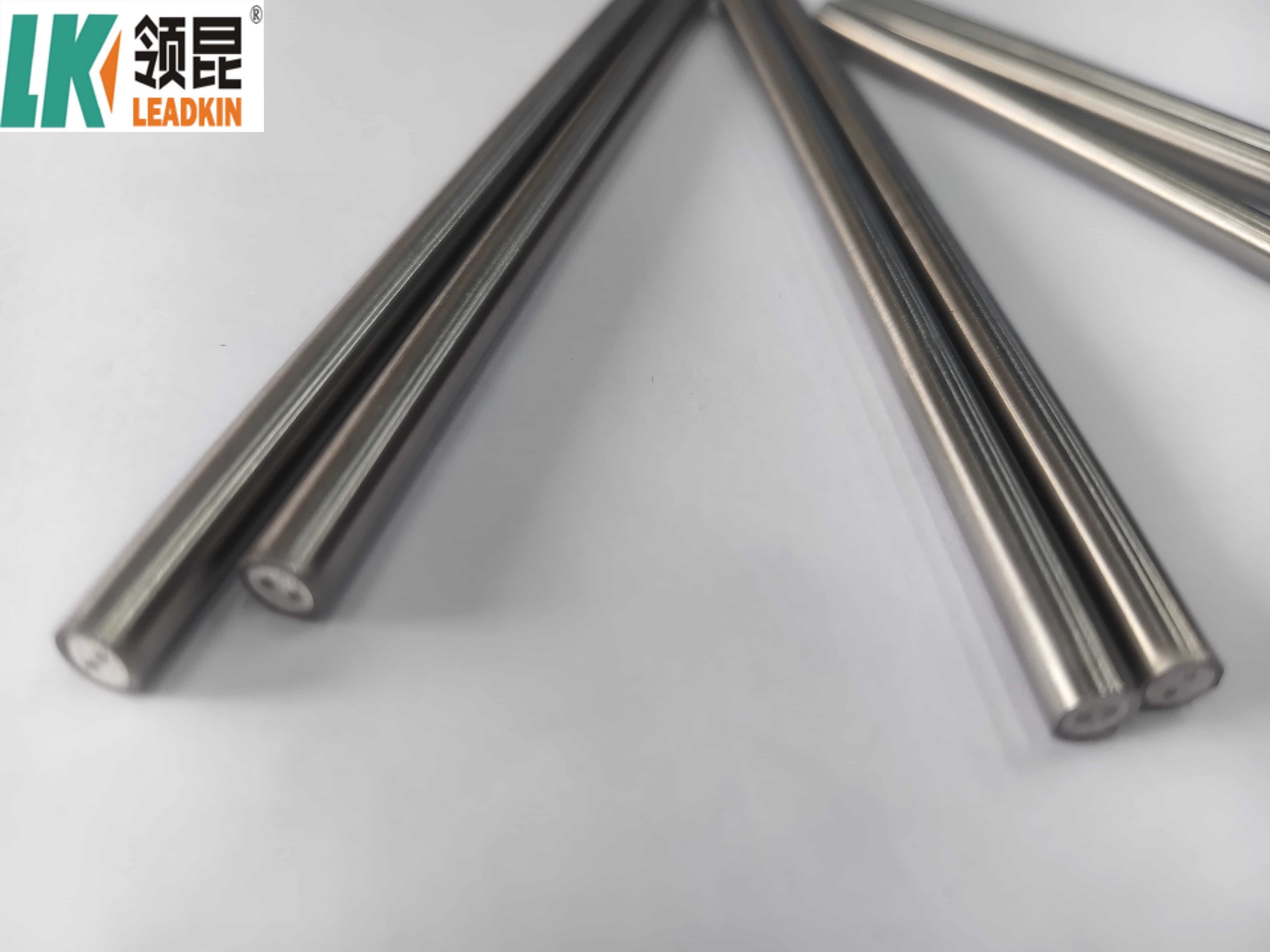

عکس های محصول:
اطلاعات شرکت:
A. محصولات اصلی
ب. بسته بندی
ما لوله های ضد گرما و فیلم پلاستیکی را اضافه می کنیم تا از مقاومت عایق بالا اطمینان حاصل کنیم.
به جز يادداشت هاي علامت گذاری، ما کارت گذاري و گزارش آزمون براي هر کابل کويل هم داريم.
خط تولید کابل C. Mi
ما محصولات حرفه ای با کیفیت بالا و همچنین خطوط و تجهیزات پیشرفته داریم.تمام محصولات با استانداردهای بین المللی کیفیت مطابقت دارند و در بازارهای مختلف در سراسر جهان بسیار مورد توجه هستند.در کنار افزایش تقاضای بازار، ما به طور مداوم مشتریان را با به روز رسانی محصولات برای بهبود سیستم های تولید، بهبود کیفیت راضی می کنیم.
اعلامیه سفارش:
1. نقل قول درست
2. قیمت، مدت تجارت، زمان سرب، مدت پرداخت و غیره را تایید کنید
3فروش LEADKIN ارسال فاکتور پروفارما با مهر LEADKIN.
4. مشتري پرداخت را براي سپرده انجام ميده و به ما برگه بانکي ميفرسته
5. متوسط تولید - ارسال عکس برای نشان دادن خط تولید که شما می توانید محصولات خود را در ببینید. زمان تحویل تخمین زده را دوباره تایید کنید.
6. پایان تولید- تولید انبوه محصولات عکس.
7. مشتریان برای توازن پرداخت و LEADKIN حمل و نقل کالاها. شماره ردیابی را اطلاع دهید و وضعیت برای مشتریان را بررسی کنید.
8سفارش به طور کامل تمام شد وقتی که شما کالاها را دریافت کردید و از آنها راضی شدید
9. بازخورد به LEADKIN در مورد کیفیت ، خدمات ، بازخورد بازار و پیشنهادات. و ما بهتر خواهیم شد.
1مزایای استفاده از ترموپولها چیست؟
طیف گسترده ای از دما
زمان واکنش سریع
طراحی ساده و محکم
نسبتاً ارزان
می تواند در محیط های مختلف از جمله شرایط شدید استفاده شود.
2معایب ترموپول ها چیست؟
خروجی غیر خطی که نیاز به کالیبراسیون دارد.
دقت ممکن است کمتر از سنسورهای دمایی دیگر (مانند RTD ها) باشد.
برای اندازه گیری دقیق نیاز به جبران اتصال مرجع دارد.
حساس به تداخل الکترومغناطیسی
